裝配熱電偶

　　本廠主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型譜。

概述
　　工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
　　根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。

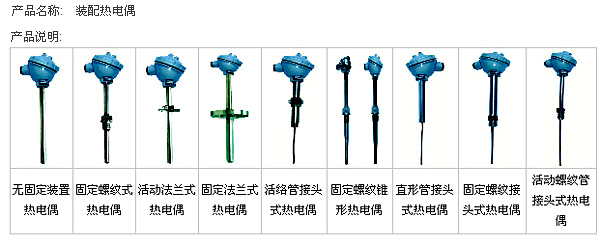

　　裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。

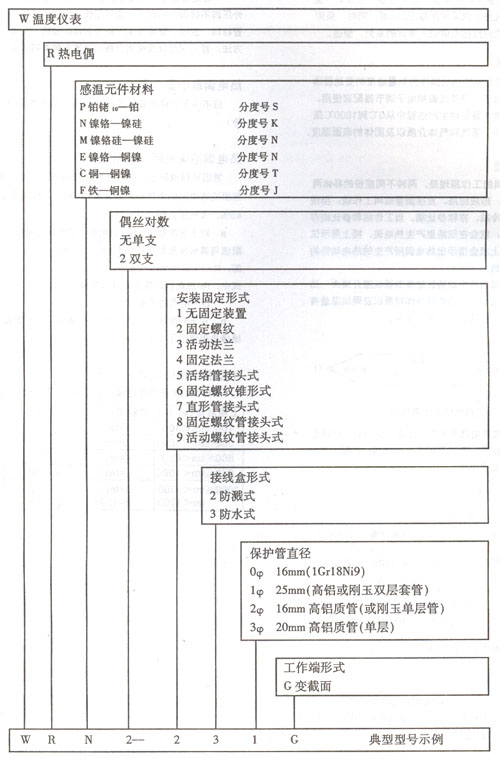

可選型號

　　B型、S型、K型、E型
主要技術參數

測量范圍及基本誤差限

熱電偶類別	代號	分度號	測量范圍	基本誤差限
鎳鉻－康銅	WRK	E	0－800℃	±0.75%t
鎳鉻－鎳硅	WRN	K	0－1300℃	±0.75%t
鉑銠₁₃-鉑	WRB	R	0-1600℃	±0.25%t
鉑銠₁₀－鉑	WRP	S	0－1600℃	±0.25%t
鉑銠₃₀－鉑銠₆	WRR	B	0－1800℃	±0.25%t

注：t為感溫元件實測溫度值（℃）

熱電偶時間常數

熱惰性級別	時間常數（秒）	熱惰性級別	時間常數（秒）
^Ⅰ	90－180	^Ⅲ	10－30
^Ⅱ	30－90	^Ⅳ	＜10

　◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
　◆熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
　◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
　◆高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
